產品名稱：膏體灌裝機（SGF）
一、適用范圍
適用于醫藥、日化、食品、農藥及特殊行業，是對高粘度流體進行灌裝的理想設備
二、產品說明
該機為半自動雙活塞式膏體灌裝機，不帶電工作、操作更加安全。 為雙頭同步灌裝，提高工作效率。 設計合理，機型小巧，操作方便，氣動部分均采用德國FESTO和臺灣AirTac的氣動元件。 物料接觸部分均采用316L不銹鋼材料制成，符合GMP要求。本系列產品有60ml、125ml、500ml、1000ml等大小不一的灌裝型號，客戶可根據自己的需求來選擇型號。一般來說灌裝量越接近機型，灌裝的精度就越高。
三、原理和性能
1. 工作原理 ：SGF雙頭膏體灌裝機是本公司開發的SGF半自動活塞式灌裝機系列的一種對高濃度流體進行罐裝的設備。它是通過氣缸同時帶動兩個活塞以及轉閥的三通原理來抽取和打出高濃度物料，并以信號控制閥控制氣缸的行程，通過15手輪（圖二）調節灌裝量。由于該設備采用雙頭同時灌裝，大大提高了工作效率，是中小企業的理想選擇。
2. 性能：本公司生產的半自動活塞式灌裝機系列是在本公司生產灌裝機系列的基礎上，引進國外先進灌裝機技術，進行了進一步的改造和創新，并增加了部分附加功能，使產品在使用操作、精度誤差、整機調整、設備清洗、維護保養等方面更加簡單合理。該設備實在不帶電的情況下工作（客戶需要），因此對易燃、易爆物料更加理想。
四、技術參數
|
技 術 參 數 |
內 容 |
參 數 |
||||
|
額定氣壓 |
0.4-0.6MPa |
|||||
|
灌裝速度 |
20-60瓶/分鐘 |
|||||
|
灌裝精度 |
±1111111111% - ±211111111122222% |
|||||
|
|
||||||
|
灌
裝
效
果 |
設備型號 |
可灌裝范圍 (ml) |
最佳灌裝范圍 （ml） |
本機型號打（√） |
||
|
SGF60 |
5～60 |
25～60 |
|
|||
|
SGF125 |
10～125 |
50～125 |
|
|||
|
SGF250 |
25～250 |
100～250 |
|
|||
|
SGF500 |
50～500 |
200～500 |
|
|||
|
SGF1000 |
100～1000 |
300～1000 |
|
|||

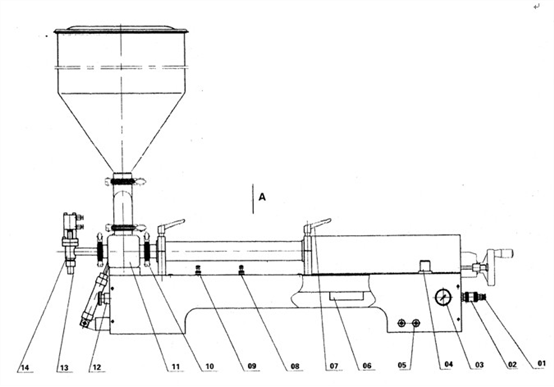

五、設備剖析圖
|
01 |
快裝直通 |
08 |
單項節流閥 |
|
02 |
氣源開關 |
09 |
單項節流閥 |
|
03 |
版式壓力表 |
10 |
快裝卡箍 |
|
04 |
調壓過濾器 |
11 |
控制閥 |
|
05 |
轉閥氣缸 |
12 |
急停信號閥 |
|
06 |
塑料管接頭 |
13 |
可換嘴子 |
|
07 |
二位五通換向閥 |
14 |
注料嘴 |
六、日常維護
該設備在工作過程中將受以下因素的影響：
1． SGF雙頭膏體灌裝機的灌裝精度將受氣壓的穩定性、物料的均勻性、灌裝速度等的影響。
2． SGF雙頭膏體灌裝機的灌裝速度將受以下因素的影響：物料的粘度。汽缸的行程，灌裝嘴的大小，操作者的熟練程度。
3． 本機有腳踏和自動兩種灌裝方式，兩種灌裝方式可任意切換。
4． 本機采用的轉閥為耐磨、耐酸、耐高溫的四氟材料，在清洗時不能隨意的敲打，碰撞。
七、警告：在清洗之前必須檢查壓縮空氣是否關閉。如果沒有關閉，請關閉壓縮空氣。
使用有機溶劑清洗機器后，如汽油、苯、二甲苯、香蕉水、次氯酸鈉等，必須再用洗潔精二次清洗，最后用水清洗干凈。
